Rekonstrukce jeřábu Vihorlat Snina 5t-19,2m s kabinou uprostřed mostu pro ŽDB VIADRUS Bohumín

Rok realizace 2006
Zákazník ŽDB a.s., Bohumín
Místo instalace Výrobní hala firmy ŽDB, a.s., Závod TT VIADRUS v Bohumíně
Rozsah dodávky
Zadání:
Rekonstrukce dvounosníkového mostového jeřábu Vihorlat Snina typ 5t x 19,2m s kabinou uprostřed mostu.

Řešení:
Demontáž stávající kočky a kabiny, motorů pojezdu mostu, kompletní demontáž elektroinstalace. Z původního jeřábu jsou zachovány pouze jeřábové mosty, příčníky a kola.
Na rekonstruovaný jeřáb jsou osazeny:
- nové motory pojezdu mostu s brzdou a s převodovkou
- nový lanový kladkostroj GIGA, typ GSF 5025-12-4/2-18M,D
    Nosnost kladkostroje  : 5.000 kg
    Rychlost zdvihu          : 0-30 m/min – plynulá regulace rychlosti
    Rychlost pojezdu        : 0-50 m/min s brzdou – plynulá regulace rychlosti
- nový elektrický rozvaděč
- kompletní nové pohyblivé přívody (shrnovačky) a nové pevné rozvody po jeřábu
- nová kabina uprostřed mostu s novým nastavitelným křeslem s pákovými ovladači
- nový nátěr ocelové konstrukce jeřábu

Vihorlat Snina 5t-19,2m pred rekonštrukciou

2195-06 pred rekonstruci_12195-06 pred rekonstruci_22195-06 pred rekonstruci_32195-06 pred rekonstruci_4

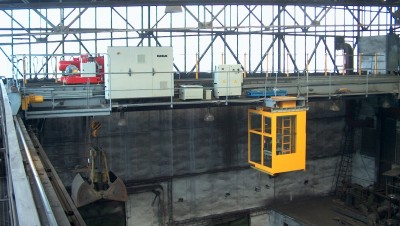

Vihorlat Snina 5t-19,2m po rekonštrukcii

2195-06 po rekonstruci_012195-06 po rekonstruci_022195-06 po rekonstruci_032195-06 po rekonstruci_042195-06 po rekonstruci_052195-06 po rekonstruci_062195-06 po rekonstruci_072195-06 po rekonstruci_082195-06 po rekonstruci_092195-06 po rekonstruci_102195-06 po rekonstruci_112195-06 po rekonstruci_12
